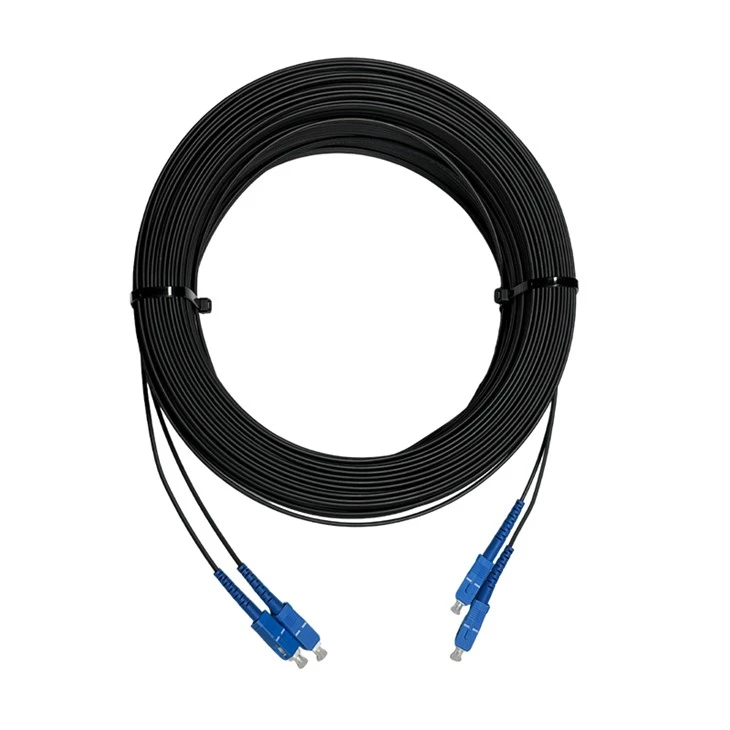

Cavo patch cord drop FTTH da SC a SC Duplex

Introduzione

Il cavo patch FTTH Drop Cable da SC a SC Duplex è un ponticello in fibra ottica dual-core progettato per applicazioni FTTH. È dotato di connettori SC su entrambe le estremità, noti per la facilità di installazione e rimozione, l'elevata stabilità e le eccellenti prestazioni di collegamento. Questo ponticello collega principalmente i dispositivi terminali di rete in fibra nelle case o negli uffici ai punti di distribuzione in fibra per la trasmissione dati ad alta velocità. Nell'uso pratico, collega le apparecchiature terminali in fibra alle prese in fibra domestiche, consentendo Internet a banda larga ad alta velocità e videochiamate HD.

Applicazione:

Ufficio aziendale

Luogo pubblico

Centro dati

Rete domestica

Caratteristiche:

Eccellenti prestazioni di trasmissione in fibra ottica

Il cavo patch FTTH Drop Cable da SC a SC Duplex utilizza fibra di alta qualità come mezzo di trasmissione, vantando un'attenuazione estremamente bassa. Ciò garantisce che i segnali rimangano chiari e stabili durante la trasmissione a lunga distanza. Rispetto ai normali cavi patch in fibra, l'attenuazione di questo prodotto alle lunghezze d'onda di 1310nm e 1550nm non supera rispettivamente 0,35 dB/km e 0,22 dB/km, migliorando significativamente l'efficienza e la qualità della trasmissione del segnale.

Forte durabilità

Selezioniamo materiali ad alta resistenza e resistenti alla corrosione per la guaina esterna e il rivestimento del cavo patch in fibra, come PVC ignifugo o materiali LSZH (Low-Smoke Zero-Halogen). Questi materiali non solo mostrano un'eccellente resistenza all'usura e proprietà anti-invecchiamento, ma resistono anche efficacemente all'erosione ambientale. Il cavo patch FTTH Drop Cable da SC a SC Duplex vanta una durata di oltre 20 anni, superando di gran lunga la durata media dei normali cavi patch in fibra, riducendo la frequenza di sostituzione e i costi per gli utenti.

Impermeabile e antipolvere

Il cavo patch FTTH Drop Cable da SC a SC Duplex presenta una struttura impermeabile e antipolvere appositamente progettata, che utilizza tecniche di sigillatura di precisione e materiali impermeabili per garantire che il cavo funzioni normalmente in ambienti difficili come umidità e polvere. Con un grado di impermeabilità IP67, impedisce efficacemente l'ingresso di acqua e polvere, garantendo così una trasmissione stabile del segnale in fibra, adatta per installazioni esterne e ambienti complessi.

Perdita di segnale ridotta

Il cavo patch FTTH Drop Cable da SC a SC Duplex utilizza connettori SC lavorati con precisione con elevata planarità dell'estremità e bassa perdita di inserzione, riducendo efficacemente la perdita di segnale durante la connessione. La perdita di inserzione di questo prodotto non supera 0.2dB, significativamente inferiore agli standard del settore, garantendo una trasmissione del segnale di alta qualità.

Installazione semplice

Il cavo patch FTTH da SC a SC Duplex offre un design flessibile per soddisfare i requisiti di installazione in vari scenari. La sua lunghezza può essere personalizzata in base alle esigenze dell'utente e il cavo patch in fibra stesso possiede una buona flessibilità e prestazioni di flessione, facilitando l'installazione e il cablaggio in spazi ristretti.

Specifiche:

Parametro		Unità	Valore
Diametro del cavo (opzionale)		mm	2.05.0,2.05.2,2.03.0,2.06.1...
Materiale del rivestimento del cavo (opzionale)		-	LSZH
Modalità fibra		-	SM:G652,G657		MM:OM1,OM2,OM3,OM4,OM5
Lunghezza d'onda		nm	1310/1550		850/1300
Lucidatura delle parti terminali		-	UPC	APC	UPC
Perdita di inserzione (IL)		dB	Inferiore o uguale a 0.30		Inferiore o uguale a 0.25
Perdita di ritorno (RL)		dB	Maggiore o uguale a 50	Maggiore o uguale a 60	Maggiore o uguale a 20
Parametri geometrici della faccia finale (3D)	Raggio di curvatura	mm	Conforme agli standard IEC TIA/EIA
	Offset dell'apice	μm
	Altezza sferica della fibra	nm
	Errore angolare	grado
Durabilità		tempo	1000
Temperatura operativa		grado	-20 ~ +80
Temperatura di conservazione		grado	-15 ~ +60

Partner

Domande frequenti

D: Perché dovrei utilizzare un connettore esterno installabile sul campo per le applicazioni FTTH?

R: Un prodotto installabile sul campo semplificherà il processo di installazione di varie parti delle reti in fibra ottica. Questi prodotti possono affrontare qualsiasi sfida, dai connettori in fibra installabili sul campo per esterni a interni o nella configurazione dei terminali che consentono il corretto funzionamento dei sistemi Fiber-to-the-home (FTTH).

D: Per quanto riguarda il connettore in fibra ottica, qual è la differenza tra APC e UPC, come sceglierlo?

A: APC: connettori ad angolo lucidato Connettori UPC ultra lucidati
1.Colore: APC è verde, UPC è blu
2. Fisico: il raggio dell'estremità della ghiera APC è lucidato con un angolo di 8 gradi mentre i connettori UPC sono lucidati con un angolo di 0 gradi
3.Perdita di inserzione: Idem
4. Perdita di ritorno: APC -60dB UPC -50dB. L'APC offre prestazioni superiori all'UPC.
In generale, i connettori UPC vengono utilizzati nei sistemi di trasporto progettati per il trasporto del segnale digitale, mentre i connettori APC sono preferiti per il trasporto del segnale video RF. I connettori APC sono preferiti anche laddove sono presenti porte aperte all'altra estremità degli splitter, cosa molto tipica nei progetti di rete FTTP.

D: Che lunghezza d'onda ha la sorgente luminosa?

A: 850/1300/1310/1550/1650/1675 nm

Confezione

Una volta concluse tutte le procedure di collaudo, i cavi drop in fibra ottica FTTH vengono confezionati secondo le specifiche indicate dal cliente. In genere, rivestiamo i cavi di derivazione in fibra ottica FTTH in una pellicola PE per proteggerli e quindi li imballiamo in modo sicuro in cartoni per garantirne la sicurezza durante il trasporto.
