Mentre i sistemi GB300 NVL72 di NVIDIA vengono lanciati per l'addestramento e l'inferenza AI su larga scala-, una domanda continua a emergere nelle discussioni di progettazione dei data center-: come si mantengono le interconnessioni ottiche al fresco? Le GPU, le CPU e il silicio degli switch in un rack GB300 sono già raffreddati a liquido-, ma i ricetrasmettitori ottici collegabili che spostano il traffico tra switch e NIC si trovano in un regime termico diverso. Man mano che la velocità dei moduli sale verso 1,6 T e 3,2 T, il loro calore diventa sempre più difficile da ignorare.
Recentemente sono circolate affermazioni secondo cui i moduli ottici 3.2T-raffreddati a liquido per immersione sono entrati nella produzione di massa e sono stati adottati in tutto il mondoTuttoCluster GB300. Questa inquadratura sovrastima dove si trova effettivamente la tecnologia. Questo articolo separa ciò che è confermato pubblicamente da ciò che rimane un'affermazione o una proiezione del fornitore, spiega cos'è un modulo ottico-raffreddato a liquido e mostra come si adatta alla roadmap divulgata da NVIDIA relativa all'ottica co-confezionata e alla fotonica del silicio.
Cos'è un modulo ottico-raffreddato a liquido?
Un ricetrasmettitore ottico collegabile converte i segnali elettrici da un interruttore o una scheda NIC in luce per la trasmissione su fibra e viceversa. La maggior parte del calore proviene dal lato elettrico - dal DSP, dal driver laser e dall'amplificatore a transimpedenza (TIA). Tradizionalmente questi moduli, nei fattori di forma OSFP o QSFP-DD, si basano sul raffreddamento ad aria: un dissipatore di calore sulla superficie del modulo, con ventole e flusso d'aria dello chassis che trasportano il calore.

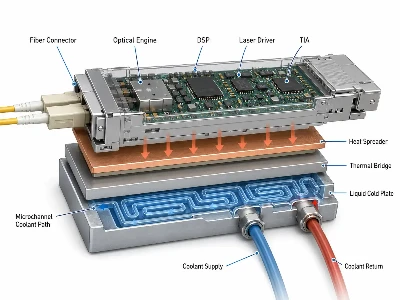

Un modulo ottico-raffreddato a liquido sostituisce o integra il flusso d'aria con un percorso del liquido. In pratica, la maggior parte dei progetti discussi oggi integrano astruttura a piastra fredda o microcanalein un alloggiamento standard di classe OSFP-, in modo che il refrigerante rimuova il calore direttamente dal modulo invece di dipendere dal flusso d'aria del rack. Questo ènonlo stesso del raffreddamento a immersione totale, in cui i componenti sono immersi in un fluido dielettrico. Entrambi gli approcci esistono nel mercato più ampio, ma la distinzione è molto importante quando si valuta qualsiasi affermazione relativa a un prodotto specifico. Se stai confrontando le famiglie di moduli, è utile iniziare dai fondamenti dimoduli ricetrasmettitori ad alta-velocità e relativi componenti ottici.
Perché i cluster di intelligenza artificiale stanno spingendo l'ottica oltre il raffreddamento ad aria
Due tendenze si stanno scontrando. La velocità dei moduli sta aumentando e con essa la potenza per-modulo. Le stime del settore collocano i moduli 800G a circa 14-20 W e le ottiche client da 1,6 T a circa 20-25 W, con varianti coerenti e DCI più elevate. Il fattore di forma OSFP è stato scelto in parte perché può ospitare un dissipatore di calore integrato per questo involucro - ma con l'arrivo di ottiche da 200G-per-corsia e moduli 3.2T, il budget termico diventa sempre più limitato.

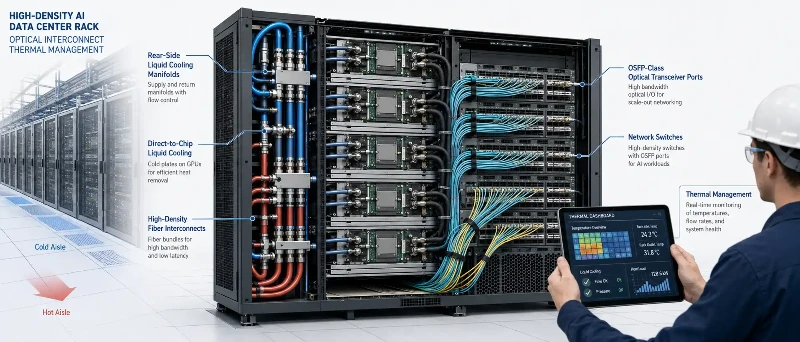

Allo stesso tempo, la potenza dei rack sta aumentando. Un rack GB300 NVL72 assorbe circa 120-140 kW ed è raffreddato prevalentemente a liquido. Quando la maggior parte del rack funziona a densità estrema e la struttura circostante è progettata attorno a circuiti liquidi, i componenti raffreddati ad aria-possono diventare la parte scomoda del progetto anziché il calcolo. Questa è la vera motivazione dietro l'interesse per l'ottica raffreddata a liquido-: non che l'ottica sia improvvisamente la principale fonte di calore, ma cheil raffreddamento ad aria diventa più difficile da giustificare in un ambiente altrimenti completamente-raffreddato a liquido e ultra-denso. Per i team che pianificano con questa densità, vale la pena considerare l'ottica come un elemento di una tutastrategia di connettività del data centerpiuttosto che in isolamento.

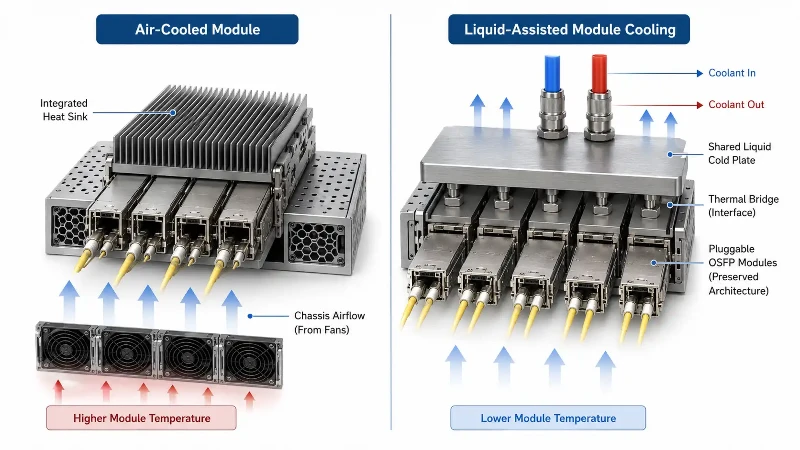

Ricetrasmettitori ottici-raffreddati ad aria e-raffreddati a liquido
I due approcci risolvono problemi diversi e comportano compromessi-diversi. La tabella seguente riassume le differenze pratiche così come sono oggi.
| Attributo | Raffreddamento ad aria-(la norma odierna) | Raffreddato a liquido-(emergente) |
|---|---|---|
| Percorso di raffreddamento | Dissipatore di calore superficiale più flusso d'aria del telaio | Piastra fredda o refrigerante che trasporta microcanali (o, separatamente, immersione) |
| Scadenza | Standard nelle implementazioni OSFP e QSFP-DD, inclusi gli attuali progetti di riferimento GB300 | Presto; implementazioni limitate; in gran parte guidati dai fornitori-piuttosto che standardizzati |
| Punti di forza | Maturo, sostituibile a caldo, ampia interoperabilità, nessuna gestione fluida | Maggiore rimozione del calore, supporto di rack più densi, temperature dei moduli più basse, potenziale risparmio energetico |
| Compro-compromessi | Limitato a una potenza per modulo molto elevata; vincolato dal flusso d'aria del rack | Sigillatura e compatibilità dei fluidi, contaminazione dei connettori, maggiore complessità della manutenzione, standard immaturi |
| Facilità di manutenzione | Basta collegare e scollegare | Richiede la gestione di disconnessioni-rapide o fluide; non dimostrato su larga scala |
La scelta giusta dipende dalla densità di potenza del rack, dal fattore di forma e da quanta parte della struttura è già raffreddata a liquido-. Per la maggior parte delle implementazioni attualmente disponibili, i moduli-collegabili con raffreddamento ad aria - inclusi i moduli OSFP da 800G e 1,6T - rimangono l'impostazione predefinita. Uno sguardo più da vicino alFattore di forma OSFP 800G e relativo design termicomostra quanta ingegneria è già necessaria per mantenere i moduli convenzionali all'interno del loro involucro raffreddato ad aria-.
Come questo si collega al GB300 NVL72 e alla Roadmap dell'ottica di NVIDIA
Vale la pena approfondire due fatti pubblicamente documentati prima di accettare qualsiasi narrativa secondo cui "l'ottica raffreddata a liquido-è ovunque".
Innanzitutto, ilGB300 NVL72 è un sistema su scala rack-raffreddato completamente a liquido- ma il liquid loop prende di mira le GPU, le CPU Grace, i vassoi NVSwitch e gli adattatori di rete ConnectX-8. Inprogetti di riferimento OEM pubblicati, i moduli ottici OSFP, i componenti di archiviazione e di distribuzione dell'alimentazione-lo sonoraffreddato ad aria-, con circa il 90% del calore del rack catturato dal liquido e il resto dall'aria. In altre parole, nell'architettura di riferimento della spedizione, le stesse ottiche collegabili non sono raffreddate a liquido-.
In secondo luogo, la strategia annunciata da NVIDIA per ridurre la potenza ottica su larga scala lo èottica co-confezionata (CPO), non pluggable con raffreddamento ad immersione-. Al GTC 2025 l'aziendaannunciato gli switch Spectrum-X e Quantum-X Photonicsche integrano la fotonica del silicio direttamente con l'ASIC dello switch, citando un'efficienza energetica circa 3,5 volte migliore e 4 volte in meno di laser rispetto ai tradizionali ricetrasmettitori collegabili. Lo stesso switch Quantum-X Photonics utilizza il raffreddamento a liquido per la sua fotonica al silicio-integrata nel package. Le ottiche collegabili non scompaiono in questa roadmap - fornitori tra cui Innolight, Coherent, Eoptolink e Fabrinet continuano a supportarle - ma i principali risparmi energetici che NVIDIA sta perseguendo provengono dal CPO. Per informazioni sul motivo per cui l'industria sta spostando l'ottica sulla confezione, questospiegazione tecnica sulle ottiche co-confezionateè un utile primer e si abbina bene con una visione più ampia difotonica del silicio e il cablaggio da cui dipende.
Quindi il quadro accurato è stratificato: il raffreddamento a liquido nel GB300 è reale e centrale per il rack; CPO e fotonica del silicio sono la strategia di potenza ottica dichiarata da NVIDIA; e "moduli collegabili 3.2T raffreddati a liquido-a immersione adottati in tutti i cluster GB300" ènonqualcosa che il registro pubblico attualmente supporta. L'interconnessione ad alta-densità si basa ancora fortemente sulla fibra strutturata convenzionale, come ad esempioCablaggio MPO per data center AI.
Cosa dicono di giusto le affermazioni audaci?
Non tutto nel quadro della “rivoluzione” è sbagliato. Il problema è che le tendenze confermate si mescolano con specificità non verificate. Ecco una suddivisione pratica.
Abbastanza ben supportato:
- I cluster AI stanno favorendo una maggiore larghezza di banda di interconnessione, potenza e densità termica.
- GB300 NVL72 è un sistema su scala rack-raffreddato a liquido.
- L'ottica co-confezionata e la fotonica del silicio rappresentano una delle principali direzioni NVIDIA per il networking AI.
- Le ottiche collegabili-raffreddate a liquido (design-a piastra fredda o a microcanali) rappresentano un'autentica ricerca e sviluppo emergente e una prima direzione-di prodotto.
Affermazioni che necessitano di una fonte nominata e verificabile prima di fare affidamento su di esse:
- Quelle ottiche sono "il più grande collo di bottiglia termico" nei rack GB300, davanti alle GPU.
- Dati specifici come una temperatura del case del modulo di 85 gradi, 38 W per modulo, "30% di spazio rack" o "20% di potenza del cluster".
- I fornitori specifici hanno-prodotto in serie moduli collegabili a immersione a liquido-raffreddati da 3,2 T adottati in tutti i cluster Q3 2026 GB300.
- Risultati di implementazione nominativi del cliente e numeri di risultati come un aumento del throughput di addestramento del 22%- o una densità GPU superiore del 20%.
- Si prevede che l'80% dei nuovi moduli ottici-cluster AI saranno raffreddati-a liquido entro il 2027.
Se li stai pesando per l'approvvigionamento o la pianificazione della capacità, chiedi la fonte primaria: un progetto di riferimento OEM, un documento MSA o standard, una scheda tecnica del fornitore con le condizioni dichiarate o una misurazione con una configurazione di test definita (tipo di modulo, potenza, flusso d'aria o temperatura del liquido di raffreddamento, densità delle porte). Una cornice utile per questo tipo di triage è la separazioneciò che viene spedito oggi rispetto a ciò che è ancora sulla roadmap del-modulo ottico.
Prospettive future: 1.6T, 3.2T, CPO e Silicon Photonics
La direzione del viaggio è chiara anche laddove le date esatte non lo sono,. 1.6l'ottica T - in gran parte su OSFP-il fattore di forma XD - sta dilagando, 3.2T è sulla tabella di marcia per la fine di questo decennio e le tariffe per-corsia si stanno spostando verso 200G e oltre. Ogni passaggio aumenta la potenza per modulo-, motivo per cui il settore sta perseguendo diversi percorsi contemporaneamente: DSP a potenza inferiore-su nodi da 3 nm e 2 nm, unità lineari-e ottica lineare collegabile, ottica co-confezionata e progetti termici migliorati, incluso il raffreddamento a liquido.
Questi percorsi sono complementari e non si escludono a vicenda. Quale dei due dominerà una determinata implementazione dipenderà dalla portata, dalla densità, dalla funzionalità e dai costi - e non da una singola "rivoluzione". Le ottiche-raffreddate a liquido potrebbero guadagnarsi un posto nei rack più densi, ma come uno strumento tra tanti, implementate dove i calcoli termici e di densità lo richiedono effettivamente.
Domande frequenti
Sono disponibili in commercio moduli ottici-raffreddati a liquido?
Esistono e sono in fase di dimostrazione le ottiche collegabili-raffreddate a liquido - tipicamente a piastra fredda-o a microcanali in un fattore di forma di classe OSFP- -, ma sono ancora in fase iniziale e non rappresentano la scelta più diffusa. La maggior parte dei tessuti IA utilizzati per le spedizioni utilizzano ancora connettori da 800 G e 1,6 T raffreddati ad aria.
I cluster GB300 richiedono ottiche-raffreddate a liquido?
No. Il rack GB300 NVL72 è complessivamente raffreddato a liquido-, ma i progetti di riferimento pubblicati raffreddano i moduli ottici OSFP con aria, non con liquido. GPU, CPU, NVSwitch e NIC sono le parti raffreddate a liquido-.
Qual è la differenza tra ottica collegabile e CPO?
Un ricetrasmettitore collegabile è un modulo separato,-sostituibile a caldo che si inserisce in uno switch o una porta NIC. L'ottica co-confezionata integra il motore ottico nello stesso package del chip dello switch, accorciando il percorso elettrico per ridurre potenza e latenza - a scapito della manutenibilità e con un raffreddamento diverso (spesso assistito da liquido-assistito).
Perché i moduli ottici si surriscaldano nei cluster AI?
Velocità dati più elevate richiedono una maggiore elaborazione del segnale nel DSP, nei driver e nei TIA, il che aumenta la potenza per modulo. Se si assemblano numerosi moduli ad alta-potenza in un rack denso e ad alto-wattaggio, il carico termico locale può superare quello che il raffreddamento ad aria può gestire comodamente.
Il raffreddamento a immersione è uguale a un modulo ottico-raffreddato a liquido?
Non necessariamente. L'immersione immerge i componenti in un fluido dielettrico, mentre la maggior parte dei progetti di "moduli ottici raffreddati a liquido" discussi oggi utilizzano una piastra fredda o un microcanale che trasporta refrigerante. Si tratta di approcci diversi con considerazioni diverse in termini di affidabilità, tenuta e funzionalità.
Punti chiave
- La gestione termica delle interconnessioni ottiche sta diventando un vero e proprio vincolo di progettazione nei rack AI densi e raffreddati a liquido-.
- Le ottiche collegabili-raffreddate a liquido sono un'opzione emergente - per lo più a piastra fredda-o a microcanali piuttosto che a immersione - e non ancora mainstream.
- GB300 NVL72 è raffreddato a liquido-, ma i suoi moduli ottici OSFP sono raffreddati ad aria-nei progetti di riferimento.
- La strategia energetica dichiarata da NVIDIA per l'ottica è la fotonica del silicio co-confezionata.
- Trattare cifre specifiche e affermazioni "già utilizzate ovunque" con cautela finché una fonte primaria non le conferma.
