Troverai tre tipi principali di cavo in fibra ottica nelle reti di oggi: singolo - fibra di modalità, fibra multimodale e fibra ottica di plastica (POF). Ogni tipo offre funzionalità e vantaggi unici. Single - Modalità Fibra supporta le connessioni a distanza Long - e domina le installazioni globali con un utilizzo del 68%. La fibra multimodale fornisce prestazioni affidabili per le reti di raggio - corti per il 24%. Fibra ottica di plastica, all'8%, si adatta agli ambienti domestici e industriali. La tabella seguente evidenzia la loro prevalenza:
|
Tipo di fibra |
Percentuale |
|---|---|
|
Single - Fibra di modalità |
68% |
|
Fibra multimodale |
24% |
|
Fibra ottica di plastica |
8% |
Puoi scegliere il tipo giusto in base alle tue esigenze di velocità, distanza e costo.
Takeaway chiave
- La fibra di modalità singolo - è ideale per la comunicazione a distanza Long -, offrendo un'alta larghezza di banda e una perdita di segnale minima. È perfetto per reti di telecomunicazioni e data center.
- La fibra multimodale è il costo - efficace per le connessioni a distanza - corti, rendendolo adatto per le reti aziendali e del campus. Il suo diametro del nucleo più grande semplifica l'installazione.
- La fibra ottica di plastica (POF) è flessibile e facile da installare, rendendo ottimo per le reti domestiche e le applicazioni automobilistiche. Supporta il trasferimento di dati a breve termine - con interferenza minima.
- Quando si sceglie un cavo in fibra ottica, considerare i costi di distanza, larghezza di banda e installazione. Abbina il tipo di cavo alle tue esigenze attuali e future per prestazioni ottimali.
- Future - Prova la tua rete selezionando ora il giusto tipo di fibra. La fibra di modalità singola - consente aggiornamenti a velocità più elevate e distanze più lunghe, risparmiando costi a lungo termine.

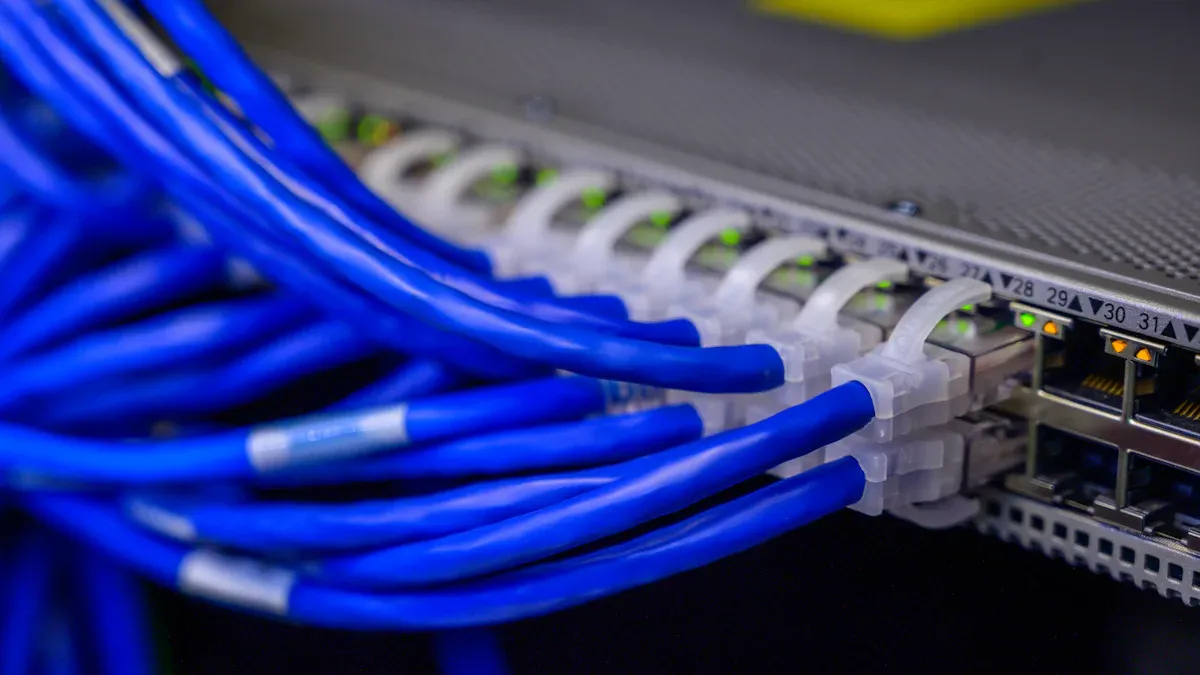

Single - Fibra di modalità
Caratteristiche
La fibra di modalità singolo - si distingue tra i tipi di cavi in fibra ottica per la sua capacità di trasmettere dati di velocità - su lunghe distanze. Scoprirai che questo tipo utilizza un nucleo molto piccolo, che aiuta a mantenere la luce focalizzata e riduce la perdita del segnale. Ecco una rapida occhiata alla sua struttura fisica:
|
Parametro |
Diametro (µm) |
|---|---|
|
Diametro del nucleo |
9 |
|
Diametro del rivestimento |
125 ± 0.7 |
In genere si vede la fibra di modalità singolo - che opera all'interno dell'intervallo di lunghezza d'onda 1260 -} 1650 nm. Le lunghezze d'onda più comuni sono 1310 nm e 1550 nm. Questo design consente di ottenere una attenuazione inferiore e una larghezza di banda più elevata rispetto alla fibra multimodale. È possibile utilizzare cavi in fibra ottica in modalità singola sia per le installazioni di cavi in fibra ottica in fibra ottica esterna, inclusi cavi in fibra di sepoltura diretta e cavi in fibra ottica aerea.
Pro e contro
Mancia:Se è necessario collegare gli edifici o supportare una rete di grandi dimensioni, la fibra di modalità singola - offre prestazioni senza pari.
Vantaggi:
Progettato per una lunga comunicazione a distanza -, raggiungendo spesso fino a 160 chilometri senza ripetitori. Con gli amplificatori, puoi superare 1000 chilometri.
- Il diametro del nucleo più piccolo minimizza la perdita del segnale e supporta una larghezza di banda più elevata.
- Attenuazione inferiore e dispersione del segnale rispetto alla fibra multimodale.
- Ideale per le reti di scala High - Speed in grandi reti di scala -.
Svantaggi:
- I ricetrasmettitori e i componenti della modalità singolo - costano più di quelli per la fibra multimodale - a volte da 1,5 a 5 volte superiore.
- L'installazione richiede un allineamento preciso, rendendolo più complesso e costoso.
- Meno perdonamento della flessione o del disallineamento, che può complicare la manutenzione.
Usi
Troverai una fibra di modalità singola - ampiamente utilizzata in settori che richiedono affidabile, lunga distanza -, alta - trasmissione dei dati di velocità. Le applicazioni tipiche includono:
- Reti di telecomunicazione che abbracciano città o paesi.
- Dati center in cui è necessario collegare i server tra grandi campus.
- Sistemi di trasmissione, militari e aerospaziali che richiedono connessioni sicure e stabili.
- Strutture sanitarie che si basano sul flusso di dati rapido e ininterrotto.
Se il tuo progetto prevede la connessione degli uffici remoti, il supporto di una rete aziendale in crescita o la creazione di una spina dorsale per una città intelligente, singolo cavo in fibra ottica in modalità - offre le prestazioni di cui hai bisogno. Quando lo si confronta con la fibra multimodale, ottieni una maggiore distanza e larghezza di banda, rendendola la scelta preferita per la missione - infrastruttura critica.
Fibra multimodale
Caratteristiche
Riconoscerai la fibra multimodale come uno dei tipi di cavi in fibra ottica più comuni per la trasmissione di dati a distanza corta -. Questo tipo utilizza un diametro del nucleo più grande, che consente a più modalità di luce di viaggiare attraverso il cavo contemporaneamente. L'intervallo tipico del diametro del nucleo per il cavo in fibra ottica multimodale è:
- 50 micron
- 62,5 micron
Questo core più grande rende più facile allineare la fibra multimodale durante l'installazione e più perdonate di lievi curve o imperfezioni. È possibile utilizzare cavi in fibra ottica multimodali sia per le applicazioni del cavo in fibra ottica in fibra ottica esterna. Il cavo supporta il trasferimento di dati di velocità - in alto all'interno degli edifici e nei campus. La fibra multimodale è disponibile in diversi gradi, come OM1, OM2, OM3 e OM4, ciascuno che offre metriche di performance diverse per la larghezza di banda e la distanza.
Pro e contro
Nota:La fibra multimodale offre un costo - soluzione efficace per molte reti aziendali, ma dovresti considerare i suoi limiti prima di sceglierlo per il tuo progetto.
|
Tipo di fibra |
Costo per piede |
Capacità di distanza |
|---|---|---|
|
Single - Fibra di modalità |
$ 0,09- $ 1,49/piede |
Ideale per lunghe distanze, alte applicazioni di velocità - |
|
Fibra multimodale |
Costi materiali inferiori |
Adatto per corse più brevi all'interno degli edifici |
Vantaggi:
- Costi inferiori del materiale e dell'attrezzatura rispetto al singolo cavo in fibra ottica in modalità Ottica in modalità -.
- Installazione più semplice a causa del diametro del nucleo più grande.
- Compatibile con fonti di luce meno costose, come LED e VCSEL.
- Supporta la trasmissione dei dati di velocità - High - per brevi distanze.
Svantaggi:
- La dispersione modale provoca una distorsione del segnale su distanze più lunghe, che influiscono sull'integrità dei dati.
- La larghezza di banda massima e la velocità dei dati sono limitate dalla dispersione modale.
- L'impatto della dispersione modale aumenta all'aumentare della distanza.
- Tutte le fibre multimodali hanno una distanza di trasmissione massima inferiore a 2 km per velocità di 100 Mbps.
- Diversi tipi multimodali supportano distanze variabili; OM1 consente fino a 300 metri per 1GBE, OM4 sostiene 10 GBE per un massimo di 550 metri.
Usi
Troverai la fibra multimodale ampiamente utilizzata in ambienti in cui sono essenziali le connessioni di velocità -, alte -. Le applicazioni comuni includono:
- Enterprise Lans e Server Rooms
- Building - a - Building Links nello stesso campus
- HIGH - Larghezza di banda Short - Connessioni di distanza
Dati center, in cui la distanza di trasmissione consigliata massima non supera 2 km per 100 Mbps
Il cavo in fibra ottica multimodale è ideale per le installazioni di rete che richiedono prestazioni affidabili senza la spesa di apparecchiature in modalità singola -. È possibile utilizzare cavi in fibra ottica multimodale per cavi in fibra di sepoltura diretta in ambienti del campus o per i dispositivi di collegamento all'interno di un edificio. Se è necessario aggiornare la rete per velocità più rapide o supportare applicazioni ad alta larghezza di banda -, la fibra multimodale fornisce una soluzione pratica e conveniente.
La fibra multimodale rimane una scelta popolare per le organizzazioni che cercano di bilanciare i costi, le prestazioni e la facilità di installazione nella loro infrastruttura del cavo in fibra ottica.
Tipi di fibre ottiche di plastica
Caratteristiche
La fibra ottica di plastica (POF) si distingue tra i tipi di cavi in fibra ottica per la sua costruzione e flessibilità uniche. Noterai che il POF utilizza un nucleo realizzato con PMMA (poli (metil metacrilato), acrilico), che comprende il 96% della sezione trasversale in una fibra standard da 1 mm. Il rivestimento è costituito da polimeri fluorurati, mentre l'indice Pof -} La tabella seguente mostra i materiali utilizzati in POF:
|
Tipo di materiale |
Descrizione |
|---|---|
|
Nucleo |
PMMA (acrilico), 96% della sezione trasversale in fibra da 1 mm |
|
Rivestimento |
Polimeri fluorurati |
|
Materiale avanzato |
Fluoropolimero amorfo (cytop) per gi - pof |
Scoprirai che il POF presenta un diametro del nucleo molto più ampio rispetto ai cavi in fibra ottica di vetro. Questo design consente una gestione e installazione più facili. Vedi il confronto qui sotto:
|
Articolo |
Fibra ottica di vetro |
Fibra ottica di plastica |
|---|---|---|
|
Diametro del nucleo |
50-100 μm (multimodale), 8-10μm (modalità singola) |
150-2000 μm, fino a 20000 μm |
Pro e contro
Mancia:Scegli la fibra ottica di plastica se hai bisogno di una soluzione robusta e flessibile per la trasmissione di dati a distanza -.
Vantaggi:
- Pof è morbido e non - fragile, quindi puoi piegarlo senza crack.
- Lo troverai leggero e facile da percorrere attraverso spazi stretti.
- L'installazione è semplice, che richiede una formazione minima e strumenti di base.
- Il POF è più robusto del vetro, rendendolo adatto sia per le applicazioni del cavo in fibra ottica esterno che per il cavo in fibra ottica.
Svantaggi:
Il POF standard supporta velocità dati più basse e distanze più brevi rispetto ai cavi in fibra ottica in vetro.
L'attenuazione del segnale è più alta, il che limita il suo utilizzo nella distanza lunga - o in alto - scenari di larghezza di banda.
Fattori ambientali come il calore e l'esposizione ai raggi UV possono influire sulle prestazioni nel tempo.
La tabella seguente riassume le velocità di trasmissione dei dati per POF:
|
Tipo di fibra |
Velocità dati massima |
Distanza |
|---|---|---|
|
POF standard |
Da 50 a 100 mbit/s |
Fino a 50 m |
|
Gi - pof |
Oltre 1 Gbit/s |
Fino a 500 m |
|
Gi - pof |
3 Gbit/s |
100m |
Usi
Vedrai fibre ottiche di plastica utilizzate in molte applicazioni di elettronica di consumo e automobili. POF funge da mezzo preferito per i collegamenti di dati di velocità - alti all'interno di veicoli moderni, a supporto dei sistemi di infotainment e del monitoraggio elettronico. Troverai anche POF in Smart TV, console di gioco e dispositivi indossabili, in cui consente un rapido trasferimento di dati con interferenza minima. I recenti progressi hanno ampliato il ruolo di Pof in avionics e le interconnessi di distanza - corti, offrendo un costo - alternativa efficace alla fibra di vetro o al rame.
- Sistemi di networking e infotainment automobilistici
- Elettronica di consumo come Smart TV e console di gioco
- Short - collegamenti dati a distanza in case e uffici
Se hai bisogno di un cavo in fibra ottica che sia facile da installare, flessibile e adatto a brevi corse, POF fornisce una soluzione pratica. Puoi usarlo per le esigenze di cavo in fibra ottica sia interno che esterno, in particolare dove lo spazio e la velocità di installazione sono importanti.

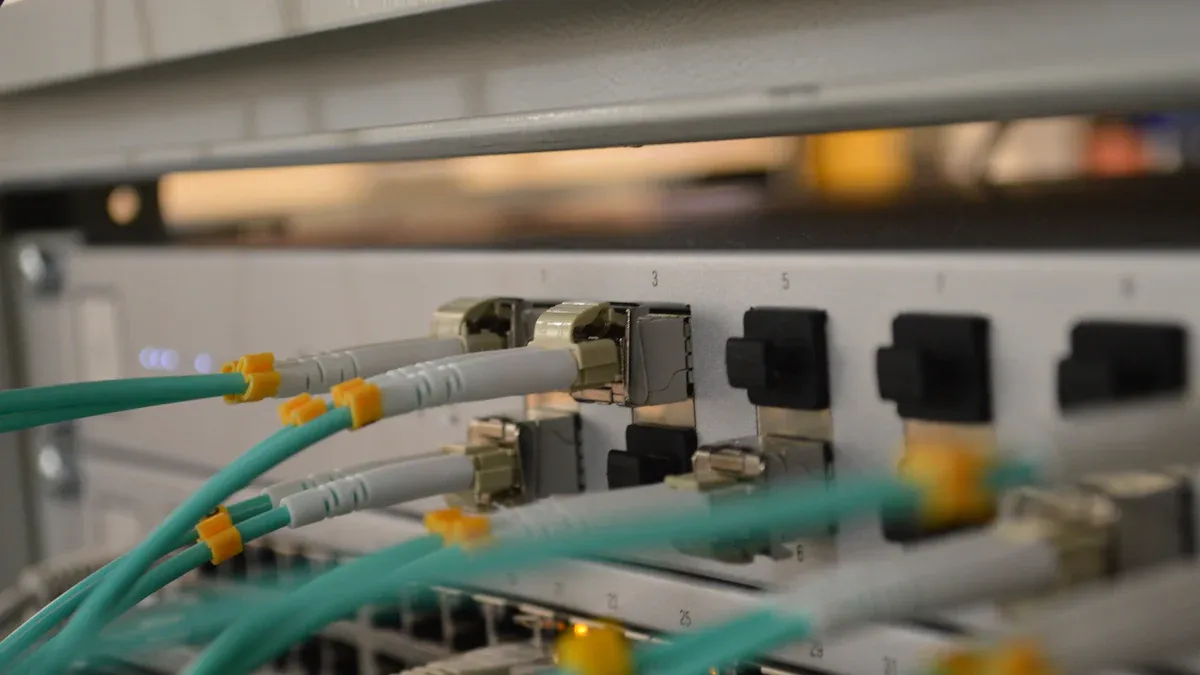

Tipi di cavi in fibra ottica rispetto
Tabella di confronto
È necessario una chiara panoramica per confrontare i principali tipi di cavi in fibra ottica. La tabella seguente riassume le differenze essenziali di distanza, larghezza di banda, costo e applicazioni comuni. Questo ti aiuta a identificare rapidamente quali cavi si adattano ai requisiti della rete.
|
Tipo di fibra |
Capacità di larghezza di banda |
Distanza massima |
Costo per piede |
Applicazioni tipiche |
|---|---|---|---|---|
|
Single - Fibra di modalità |
Quasi illimitato |
Fino a 40 km (OS2) |
$0.10 - $0.50 |
Long - trasmissione a distanza, telecomunicazione, data center, cavi in fibra ottica subacquea, cavi in fibra ottica aerea |
|
Fibra multimodale |
Limited (OM1: 200 MHz · km, OM4: 4.700 MHz · km) |
Fino a 1 km (OM3/OM5) |
$0.30 - $1.00 |
Cavo in fibra ottica per interni, LAN aziendali, cavi in fibra di sepoltura diretta, cortometraggi - reti di raggio |
|
Fibra ottica di plastica |
Fino a 3 Gbps |
Fino a 500 m (GI - Pof) |
Costo più basso |
Reti domestiche, automobili, elettronica di consumo |
Mancia:Se si desidera alti dati - Speed su lunghe distanze, singolo - Fibra di modalità offre le migliori prestazioni. Per brevi corse all'interno di edifici, la fibra multimodale offre un costo - soluzione efficace. La fibra ottica di plastica funziona bene per installazioni semplici e flessibili in case o veicoli.
Scegliere il tipo giusto
Dovresti considerare diversi fattori prima di selezionare un cavo in fibra ottica per la rete. Inizia valutando la distanza tra i punti di connessione. Se la tua rete copre più edifici o richiede cavi in fibra ottica subacquea, la fibra di modalità singola - è la scelta migliore. Ottieni una larghezza di banda quasi illimitata e una perdita di segnale minima, rendendola ideale per la trasmissione a distanza lunga -.
Per la maggior parte delle installazioni di cavi in fibra ottica interna, come reti di uffici o ambienti del campus, la fibra multimodale offre prestazioni affidabili a un costo inferiore. Benefichi di più installazione e compatibilità con attrezzature a prezzi accessibili. Se hai bisogno di cavi in fibra di sepoltura diretta per brevi distanze, la fibra multimodale è spesso sufficiente.
Le fibre ottiche in plastica si adattano a reti domestiche e sistemi automobilistici. Puoi installarlo rapidamente senza strumenti specializzati. La sua flessibilità e basso costo lo rendono perfetto per l'elettronica di consumo e gli ambienti in cui hai bisogno di cablaggio semplice e robusto.
Quando pianifichi la tua rete, pensa alla crescita futura. Se ti aspetti di espandere o richiedere velocità più elevate, investire in una fibra di modalità singola - ora può farti risparmiare denaro in seguito. Abbina sempre il tuo tipo di cavo all'applicazione, all'ambiente e al budget. Standard del settore come Itu - T G.652 e ISO/IEC 11801 ti guidano verso la scelta migliore per il tuo scenario.
L'efficienza delle prestazioni dei cavi in fibra ottica dipende dalla qualità, dalle specifiche e dalla compatibilità con i dispositivi di rete.
È necessario comprendere le principali differenze tra i tipi di cavi in fibra ottica prima di prendere una decisione. La tabella seguente evidenzia come la singola - in fibra di modalità, fibra multimodale e fibra ottica di plastica si confronta nelle prestazioni e nel costo:
|
Tipo di fibra |
Diametro del nucleo (µm) |
Modalità di propagazione |
Larghezza di banda |
Distanza di trasmissione |
Attenuazione |
Confronto dei costi |
|---|---|---|---|---|---|---|
|
Single - Fibra di modalità |
5 a 10 |
Separare |
Alto |
Lunga distanza |
Basso |
Costo di installazione più elevato |
|
Multi - Fibra di modalità |
50 a 65 |
Multiplo |
Inferiore |
Breve distanza |
Più alto |
Costi di installazione inferiori |
|
Fibra ottica di plastica |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
Per la rete domestica, è necessario scegliere fibra ottica in fibra o plastica a multimodi perché supportano brevi corse e una facile installazione. Se la tua rete richiede una comunicazione a distanza Long -, singolo - Fibra di modalità fornisce la migliore qualità del segnale e larghezza di banda. Le aziende devono considerare le condizioni di distanza, larghezza di banda e ambientali quando si selezionano un cavo. Dovresti abbinare il tipo di fibra alle tue esigenze attuali e future per evitare costosi aggiornamenti.
Suggerimento: valutare l'ambiente di installazione, i requisiti del segnale e il budget per selezionare il cavo in fibra ottica più adatto. Le tendenze future nella tecnologia delle fibre continueranno a migliorare la velocità e l'efficienza, quindi pianifica la scalabilità.
FAQ
Perché dovresti scegliere una fibra di modalità single - per la comunicazione a distanza Long -?
Single - Il cavo in fibra ottica modalità trasmette i dati su distanze molto più lunghe rispetto alla fibra multimodale. Ottieni una larghezza di banda più elevata e una perdita di segnale più bassa, rendendolo ideale per reti di telecomunicazioni, data center e città - ampia infrastruttura.
Perché la fibra multimodale funziona meglio per brevi corse all'interno degli edifici?
Il cavo in fibra ottica multimodale utilizza un nucleo più grande, che semplifica l'installazione e riduce i costi. È possibile collegare i dispositivi attraverso stanze o pavimenti senza attrezzature costose. Questo lo rende perfetto per LAN Enterprise e reti del campus.
Perché la fibra ottica di plastica è consigliata per uso domestico e automobilistico?
|
Scenario |
Beneficio |
|---|---|
|
Networking domestico |
Facile installazione |
|
Automobile |
Flessibile e robusto |
La fibra ottica in plastica offre semplici routing, flessibilità e durata. Puoi installarlo rapidamente in spazi ristretti, rendendolo ideale per l'elettronica di consumo e i sistemi di veicoli.
Perché i costi di installazione differiscono tra i tipi di cavi in fibra ottica?
Paghi di più per la fibra di modalità singola - a causa di un allineamento preciso e dei ricetrasmettitori specializzati. La fibra ottica in fibra multimodale e plastica costano meno perché utilizzano connettori e attrezzature più semplici.
Perché dovresti considerare la crescita futura della rete quando selezioni il cavo in fibra ottica?
Si assicura la scalabilità scegliendo il giusto cavo in fibra ottica. La fibra di modalità singolo - supporta gli aggiornamenti a velocità più elevate e distanze più lunghe. Evita costose sostituzioni e mantieni la tua rete pronta per le nuove tecnologie.
